【原理】熱管余熱回收相變傳熱的四步閉環循環

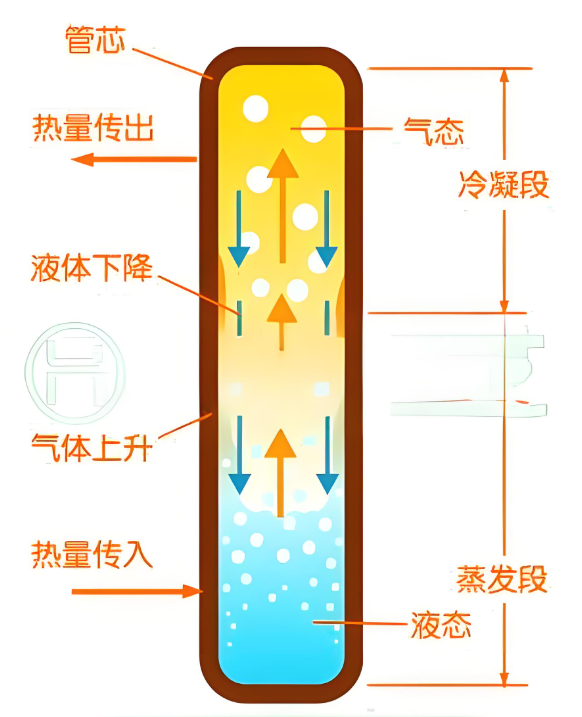

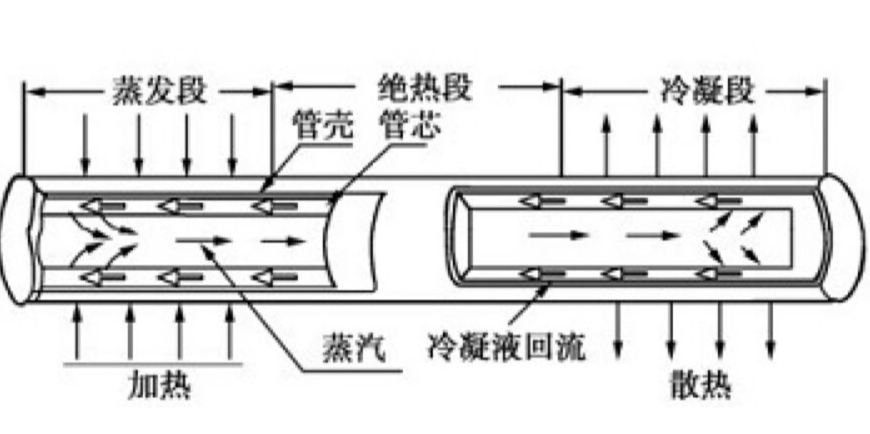

熱管的傳熱過程本質是 “工質相變 - 能量傳遞 - 工質回流” 的閉環循環，無需泵、風機等外力驅動，傳熱效率是傳統金屬導熱的 100~1000 倍，具體過程如下：

熱量捕獲（蒸發段）：熱管的蒸發段（與中低溫余熱流體接觸端）通過管壁吸收余熱能量 —— 當 100~400℃的余熱流體（如 180℃鍋爐煙氣、260℃化工反應釜余熱）流經蒸發段時，熱量通過管殼傳導至吸液芯，吸液芯中的液態工質吸收熱量后迅速蒸發，轉化為氣態工質。此過程中，工質通過相變釋放大量潛熱（是顯熱傳遞的數倍），傳熱系數可達 103~10? W/(m2?℃)，遠高于傳統碳鋼的導熱系數（約 45 W/(m2?℃)）。

能量遷移（蒸汽段）：氣態工質在管殼內部的真空環境中，因蒸發段與冷凝段的微小壓力差（≤0.1MPa）快速遷移至冷凝段，遷移速度可達 10~20m/s，幾乎無能量損失。中低溫場景下，真空度控制在 10?2~10?3Pa，可避免氣態工質與空氣混合導致的傳熱阻力增加。

熱量釋放（冷凝段）：氣態工質到達冷凝段（與待加熱介質接觸端）后，與溫度更低的待加熱介質（如常溫助燃空氣、冷水）進行熱交換，釋放相變潛熱并冷凝為液態工質。此過程中，熱量通過管殼高效傳遞至待加熱介質，實現余熱能量的再利用 —— 例如，將 25℃的助燃空氣預熱至 120℃，或把常溫工藝水加熱至 80℃用于生產。

工質回流（毛細 / 重力驅動）：冷凝后的液態工質通過吸液芯的毛細作用力（核心驅動力）回流至蒸發段，完成循環；若設備安裝時采用 “蒸發段低于冷凝段” 的傾斜布置（傾角≥5°），可疊加重力作用，提升回流速度，避免工質在冷凝段積聚導致的傳熱失效。中低溫場景中，回流速度控制在 0.5~1.5cm/s，確保蒸發段工質供應穩定。
